[OS] 메모리 관리

배경

지금까지는 CPU를 중점으로 프로세스들이 CPU를 어떻게 나눠 가지냐를 다뤘다면, 이제부터는 메모리에 프로세스를 어떻게 배치하고 관리할지에 대해서 학습



메모리 할당(Allocation)

Contiguous Memory Allocation

• 정의: 한 프로세스를 메모리상에 연속적인 위치에 할당하는 방법 - 간단한 방법
  • 즉, 프로세스를 한 덩어리채로 메모리에 할당한다는 것
• 방법: 메모리의 어느 부분이 비어있는지에 대한 정보(free-block list)를 통해 프로세스를 할당
• Dynamic 프로세스를 빈 공간(hole)에 넣는 3가지 전략
  • First-Fit: 프로세스를 넣을 수 있는 첫번째 hole에 할당하는 전략
  • Best-Fit: 프로세스를 넣을 수 있는 공간 중에 가장 작은 hole에 할당하는 전략
  • Worst-Fit: 프로세스를 넣을 수 있는 공간 중에 가장 큰 hole에 할당하는 전략
• 문제점: 단편화(Fragmentation) 발생
  • 외부 Fragmentation 문제: 이렇게 빈 공간에 연속적으로 넣게 되면 조그만 한 빈 공간(fragmentation)이 여러개가 발생
    • 그러면 나중에 A프로세스가 들어갈 메모리 공간은 아직 남아있는데 연속적으로 넣을 공간은 안생기는 문제 발생
  • 내부 Fragmentation 문제: 한 파티션 내의 빈 공간
    • 만약 파티션 단위가 10인데 마지막에 3만 차있는 경우 -> 7의 내부 fragmentation이 발생한 것



Paging

• 정의: 한 프로세스를 메모리에 연속적이지 않게 배치하는 방법
  • 즉, 프로세스를 쪼개서 메모리에 할당하는 방법
• 조각 단위:

  • 물리적 메모리 주소를 고정된 사이즈의 블록(프레임)으로 나눈다
  • 논리적 메모리 주소를 고정된 사이즈의 블록(페이지)로 나눈다
• 사용 방법: CPU는 이제 2개의 logical address 정보를 가지고 접근
  • Page number(p): n번째 페이지에 대한 정보
  • Page offset(d): n번째 페이지의 k번째 코드에 대한 정보

동작 과정1	동작 과정2



• 동작 과정1: 새로운 프로세스가 도착했을 때, 메모리에 어떻게 로드되는가?
  1. 프로세스를 n개의 페이지 단위로 나눈다.
  2. 메모리의 빈 공간(free-frame 리스트)을 보고, 각 page number를 frame number에 배치
  3. 배치 후 page table을 생성 ( 구조 - page number : frame number )

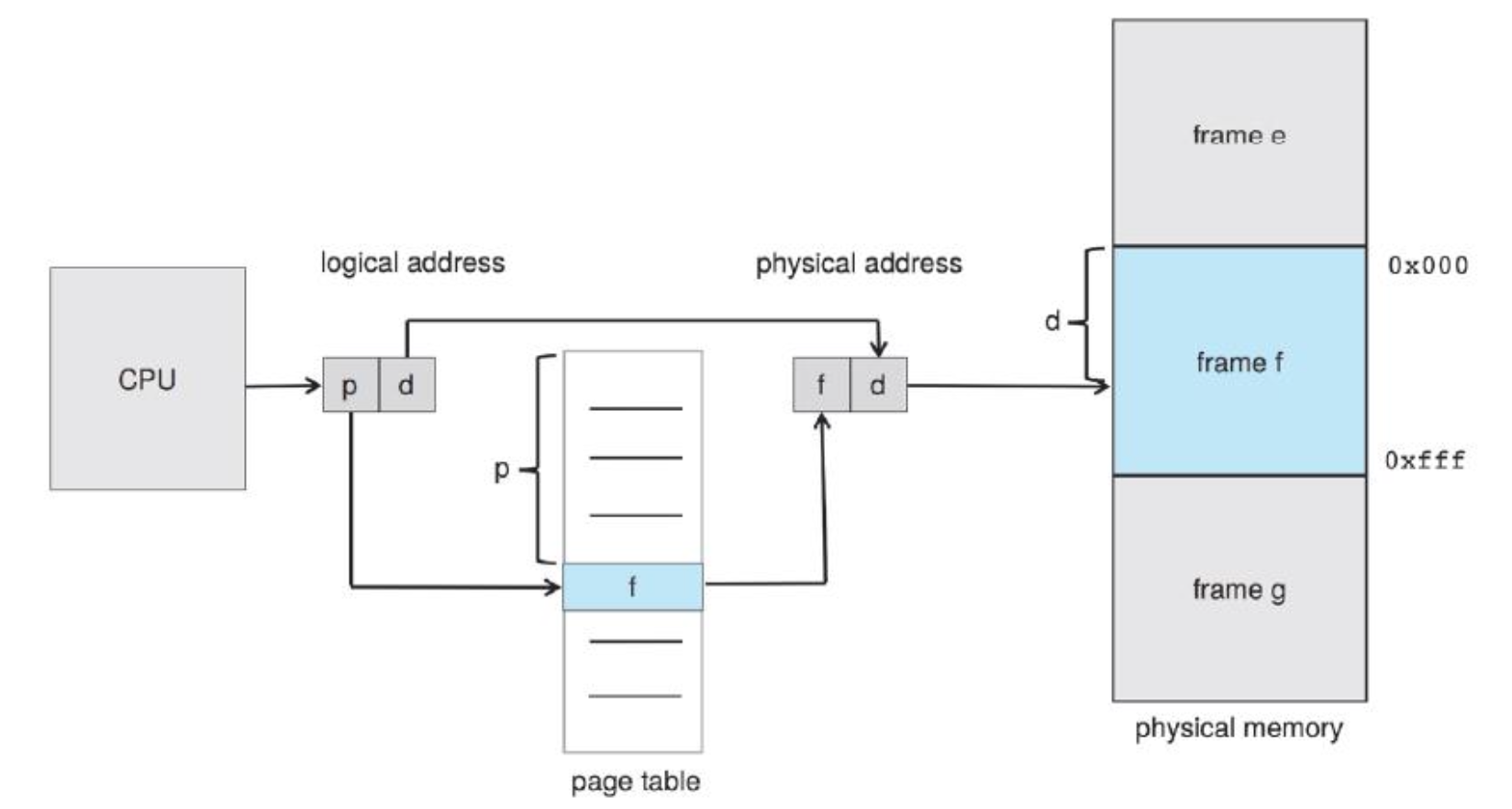

• 동작 과정2: cpu가 logical 주소를 가지고 실제 메모리에 접근하는 과정
  1. Page number(p)를 가지고 page table에 접근
  2. page table에서 해당 p에 매핑되는 frame number(f)를 접근
  3. f를 가지고 메모리에 접근하고 offset크기만큼 더해서 접근 ( f + d )
• 장점:
  • 외부 fragmentation문제를 해결 가능
  • Swaping이 간단하다.
  • 코드를 쉽게 공유 할 수 있다.(Shared pages)
    • 여러 프로세스에서 사용하는 공유 라이브러리를 공유 페이지로 만들어서 사용하자는 것 ( printf() 같은 라이브러리들.. )
• 단점:
  • 내부 단편화를 해결하지 못함
  • Page table을 저장하기 위해 메모리가 추가로 소모
  • 실제 메모리에 접근하기 위해 Page table을 접근해야하기 때문에 속도가 느림 -> TLB



페이지 사이즈

• 페이지 사이즈는 2^n 이여야 한다. (보통 4kb ~ 1GB)
• 그러면 메모리 공간이 2^m이고, 페이지 사이즈가 2^n 이면
  • page number에 필요한 비트 수 = m - n
  • page offset에 필요한 비트 수 = n
• 예시) page 크기 = 4KB(2^12), 메모리 크기 = 4GB(2^32) -> 총 가질 수 있는 Page Table의 Entry수 = 2^(32-12)



그러면 코드가 엄청 길어서 프로세스 크기가 크다면 페이지 사이즈를 어떻게 하는 것이 좋은가?

	페이지 사이즈 작음	페이지 사이즈 큼
내부 frgmentation 문제	작음	큼
한 페이지 로드 시간	짧음	김
페이지 테이블 크기	큼	작음



페이지 테이블 위치

MM & PTBR

• 페이지 테이블은 프로세스마다 존재하며 메인 메모리에 상주한다.
  • 페이지 테이블은 대부분 매우 크기에 Register를 사용하여 처리하는 것은 적절x
• PTBR(Page-table base register)(HW 솔루션): MM에 있는 페이지 테이블의 시작 주소만을 저장하는 레지스터
  • 문맥 교환(Context switch)가 발생하는 경우, 해당 레지스터 내용 활용

-> 페이지 테이블이 MM에 있기에 실제 메모리 접근을 위해 2번 접근을 해야하는 성능 문제 발생 ( 단점3 )





TLB(Translation Look-aside Buffer)

• TLB(Translation Look-aside Buffer): 페이징 성능 개선을 위해 MM에 있는 Page 테이블 정보에 대한 캐시를 만들자!
  • TLB는 Page Num과 Frame Num을 동시에 가지고 있는 구조
  • TLB hit: 접근하고자 하는 Page number가 TLB안에 있는 경우
  • TLB miss: TLB안에 없는 경우





메모리 보호

• 그러면 다른 프로세스 영역을 침범하지 않기 위해서 어떻게 해줘야하지?
• valid-invalid bit: 하나의 추가적인 비트를 사용해서 해당 프로세스 영역인지 확인



Segmentation

• 정의: 의미 단위로 하나의 프로세스를 나누는 방식
  • 일반적으로 code, data, stack 부분이 하나의 세그먼트로 정의
