12. 그래프 - 위상 정렬

개념

• 정의: 사이클이 없는 방향 그래프의 모든 노드를 방향성에 거스리지 않도록 순서대로 나열하는 것
  • 즉, DAG(Direct Acyclic Graph): 순환하지 않는 방향 그래프에 대해서만 가능

• 시간 복잡도: O(V + E) - 노드 개수(V), 간선 개수(E)
• 동작과정 요약
  1. 진입차수가 0인 모든 노드를 큐에 삽입
  2. 큐가 빌 때까지 아래 과정 반복
     • 큐에서 원소를 꺼내 해당 노드에서 나가는 간선 그래프에서 제거
     • 새롭게 집입차수가 0이 된 노드를 큐에 삽입
  3. 최종적으로 각 노드가 큐에 들어온 순서가 위상 정렬을 수행한 결과

모든 원소를 방문하기 전에 큐가 빈다면 사이클이 존재





그래프 기본 개념

• 집입차수(Indegree): 특정 노드로 들어오는 간선 개수
• 진출차수(Outdegree): 특정 노드에서 나가는 간선 개수





진행 흐름

0. 방향 그래프 및 진입 차수 테이블 준비

• 노드의 개수만큼 진입 차수 테이블 준비
• 방향 그래프를 받을 2차원 테이블 준비
  • 방향 그래프에 간선이 추가될 때마다 진입 차수 테이블 증가 시키기



코드

// 진입 차수 테이블 초기화(0)
int[] indegree = new int[v+1];

// 방향 그래프 초기화
ArrayList<ArrayList<Integer>> graph = new ArrayList<ArrayList<Integer>>();
for (int i = 0; i <= v; i++) {
    graph.add(new ArrayList<Integer>());
}

// 방향 그래프의 모든 간선 정보를 입력 받기
for (int i = 0; i < e; i++) {
    int a = sc.nextInt();
    int b = sc.nextInt();
    graph.get(a).add(b); // 정점 A에서 B로 이동 가능
    // 진입 차수를 1 증가
    indegree[b] += 1;
}





1. 진입차수가 0인 모든 노드를 큐에 삽입

코드

// 1. 진입차수가 0인 노드를 큐에 삽입
Queue<Integer> q = new LinkedList<>();

for (int i = 1; i <= v; i++) {
    if (indegree[i] == 0) {
        q.offer(i);
    }
}



작동 방식

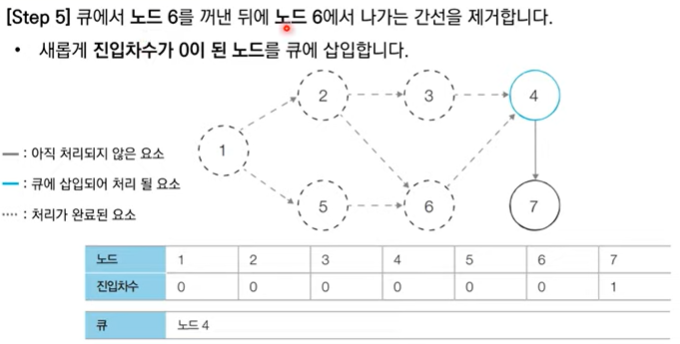

2. 큐가 빌 때까지 반복

큐에서 나온 순서 = 위상 정렬 순서

1. 큐에서 원소를 꺼내 해당 노드에서 나가는 간선 그래프에서 제거
2. 새롭게 집입차수가 0이 된 노드를 큐에 삽입



코드

// 2. 큐가 빌때까지 반복
ArrayList<Integer> result = new ArrayList<>(); // 위상정렬 결과 리스트
while (!q.isEmpty()) {
    int now = q.poll();
    result.add(now);

    // 해당 원소와 연결된 노드들의 진입차수에서 1 빼기
    for (int i = 0; i < graph.get(now).size(); i++) {
        indegree[graph.get(now).get(i)] -= 1;
        // 새롭게 진입차수가 0이 되는 노드를 큐에 삽입
        if (indegree[graph.get(now).get(i)] == 0) {
            q.offer(graph.get(now).get(i));
        }
    }
}



작동 방식











3. 위상 정렬 결과 출력

코드

//3. 위상 정렬 결과 출력
for (int i = 0; i < result.size(); i++) {
    System.out.print(result.get(i) + " ");
}



작동 방식





전체 코드

public class struct {

    public static void main(String[] args) throws IOException {
        //1. 가중치 그래프 생성 & 진입차수 테이블 생성
        Scanner sc = new Scanner(System.in);

        int n = sc.nextInt();
        int m = sc.nextInt();

        ArrayList<ArrayList<Integer>> graphs = new ArrayList<>();
        for(int i=0; i<=n; i++){
            graphs.add(new ArrayList<>());
        }

        int[] degrees = new int[n+1];

        // 모든 간선 정보를 입력받기
        for (int i = 0; i < m; i++) {
            int a = sc.nextInt();
            int b = sc.nextInt();

            graphs.get(a).add(b);
            degrees[b]++; //진입 차수 테이블 갱신
        }

        //2. 진입차수가 0인 모든 노드 큐에 삽입
        Queue<Integer> q = new LinkedList<>();
        for(int i=1; i<=n; i++){
            if(degrees[i] == 0){
                q.offer(i);
            }
        }

        //3. 큐가 빌때까지 아래 과정 반복
        ArrayList<Integer> result = new ArrayList<>();
        while(!q.isEmpty()){
            int now = q.poll();
            result.add(now);

            //큐의 원소와 연결된 노드의 진입차수 -1
            for(int next : graphs.get(now)){
                degrees[next] -= 1;
                //새롭게 진입차수가 0이 된 노드를 큐에 삽입
                if(degrees[next] <= 0) {
                    q.offer(next);
                }
            }
        }

        //4. 결과 출력
        System.out.println(result.toString());
    }
}
